电缆桥架在我国的发展已有三四十年,我国电气工程项目对线缆的保护与管理已普遍采用电缆桥架,而现如今的电缆桥架主要有钢制、铝合金、玻璃钢材质。本发明使用的是一种有机图层钢板制作而成的电缆桥架,相对于钢制桥架来说,它不仅具有节能、耐腐蚀、易安装特点,在生产成本上具有明显优势。

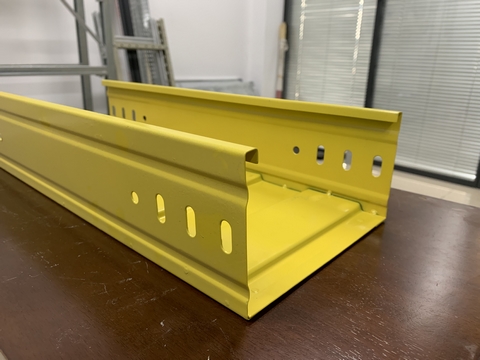

本发明针对现有电缆桥架成本方面,采用有机图层钢板制作电缆桥架,能节约成本,而且产品特性全面,在生产工艺方面也是一体成型,节约生产成彩钢大跨度加强型槽式桥架在钢厂经过钝化工艺,实现冷轧钢板热镀锌后表面加复合涂层,具有良好的耐腐蚀性,是一般未处理的基材耐腐蚀性的6~8倍。相对普通钢制桥架,在标注盐雾、紫外线等方面,耐腐蚀测试时间更长,要求更高,耐腐蚀性能更好,寿命一般超过30年。针对现在的桥架市场现状,用彩钢制作桥架成本更低,在实际使用情况下,保证了电缆的防腐蚀。1、盖板的制作:采用有机涂层的钢板制作,具有耐腐蚀性好,色彩鲜艳,外观美观。
2、加强筋条:利用加强筋条使彩钢桥架的荷载能力更大。
3、连接套头:每2米为一段,每段预留连接头。连接投用于连接另一段彩钢桥架。
4、底部加强筋:利用加强筋条使彩钢桥架的荷载能力更大,承载更大的电缆线。
5、连接孔:预留连接孔,通过膨胀螺丝连接固定两端桥架
6、接地孔:彩钢桥架接地安装时,预留孔位,通过膨胀螺丝将桥架固定在地面。
7、槽体:放置电缆线的主体设备,线缆主要承载载体。
8、盖板固定孔:连接盖板孔位,通过膨胀螺丝将盖板和桥架主体连接固定。
