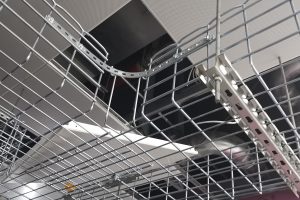

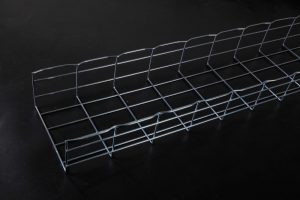

凤图布线网格桥架是开放式桥架的一种,全称是金属网格式电缆桥架,其结构类似网状,原材料为钢丝,经焊接后成型,根据应用场景分别进行电镀锌、热镀锌、彩色喷塑、电解抛光等表面处理,适用于电力、通讯电缆布线做为传统桥架的延伸。 网格式桥架来源于欧洲,是桥架的发展和创新,2004年以后逐渐传入中国,相比与传统桥架,它的使用优点更加明显,常见于高集成的数据机房、无尘车间、设备内外的通信、电气线路等。
一、可选规格：
1.高度：25mm、50mm、75mm、100mm、125mm、150mm、200m……
2.宽度：50-1000mm
3.长度：300-3000mm
4.丝径：3.5-6.0mm
二、外形特征:
<1>提高了系统升级和维护能力，为升级留有余地.
<2>在综合布线系统可以灵活应用，适用于布线桥架的上下走线.
<3>线路和设备的检修非常快速安全.
<4>节省了二次重复投资的昂贵成本.
<5>自重仅是传统桥架的1/5.
<6>比传统桥架节省2/3的安装时间.
<7>布线系统和周边生产环境更清洁，卫生和美观.
<8>网状的机构使它的散热更好,有效的延长线缆的使用寿命.
三、安装方式：
1、凤图网格桥架吊装横档，
需要根据网格桥架宽度订购合适的长度尺寸，横档的尺寸有：200mm,300mm,400mm,500mm，600mm,1000mm,2000mm,3000mm等，可选择丝杆、螺母和膨胀螺丝等
2、凤图网格桥架墙装
3、凤图网格桥架地装
选用几型地支撑，直接用膨胀螺丝四颗，固定在地面上，然后网格直接放在几型地支撑上面，用凸出来的扣片直接就可以扣紧网格桥架，不需要用螺栓螺母。
4、网格桥架机柜顶部安装
网格桥架机柜顶部安装，将网格桥架安装在机柜上。机柜排布整齐，走线简单，应用场景多。也是机房布线常见的安装方式。网格桥架机柜顶部安装使用的配件一般有两种：
机柜支架，用于地面或机柜顶部安装网格桥架，整齐大方，承重好。
5、网格桥架静电地板下安装
静电地板下安装，机房静电地板下的下走线安装方式。安装配件有：静电地板V型固定组件，抱于地板的支持脚上，高度可调节，静电地板下安装用支架套组，1.2米处配置一套（两个立杆和两套V型固定件），可选螺栓螺母等附件。
