Hello，各位老板好，今天为大家带来的是母线槽的安装及应用案例，上海市崇明中心医院项目。该医院创建于1915年，现占地面积112亩，建筑面积约11.2万平方米。此次为线路改造，凤图布线提供母线槽系列产品的供应。
Part 1 装卸与存放

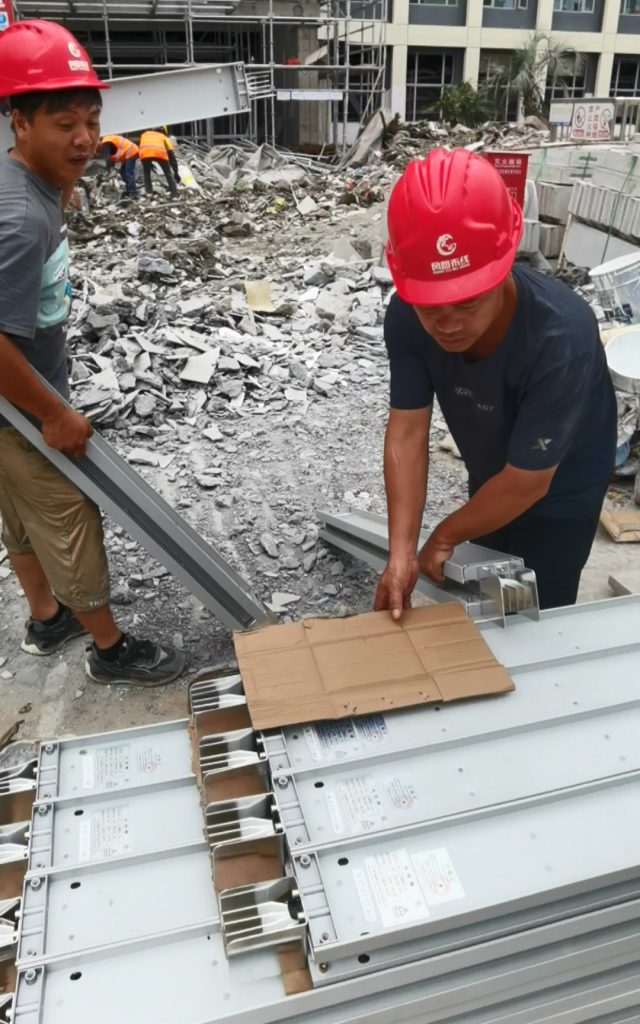

在进行产品安装前，请确认产品是否有损坏、明显的划痕。请勿使用包装箱直接接触地面，应按图所示，应加20mm~60mm木垫块2块以上，保持干燥、清洁。层与层之间加上垫层，避免划伤。
Part 2 安装细节
安装方式采用垂直安装；

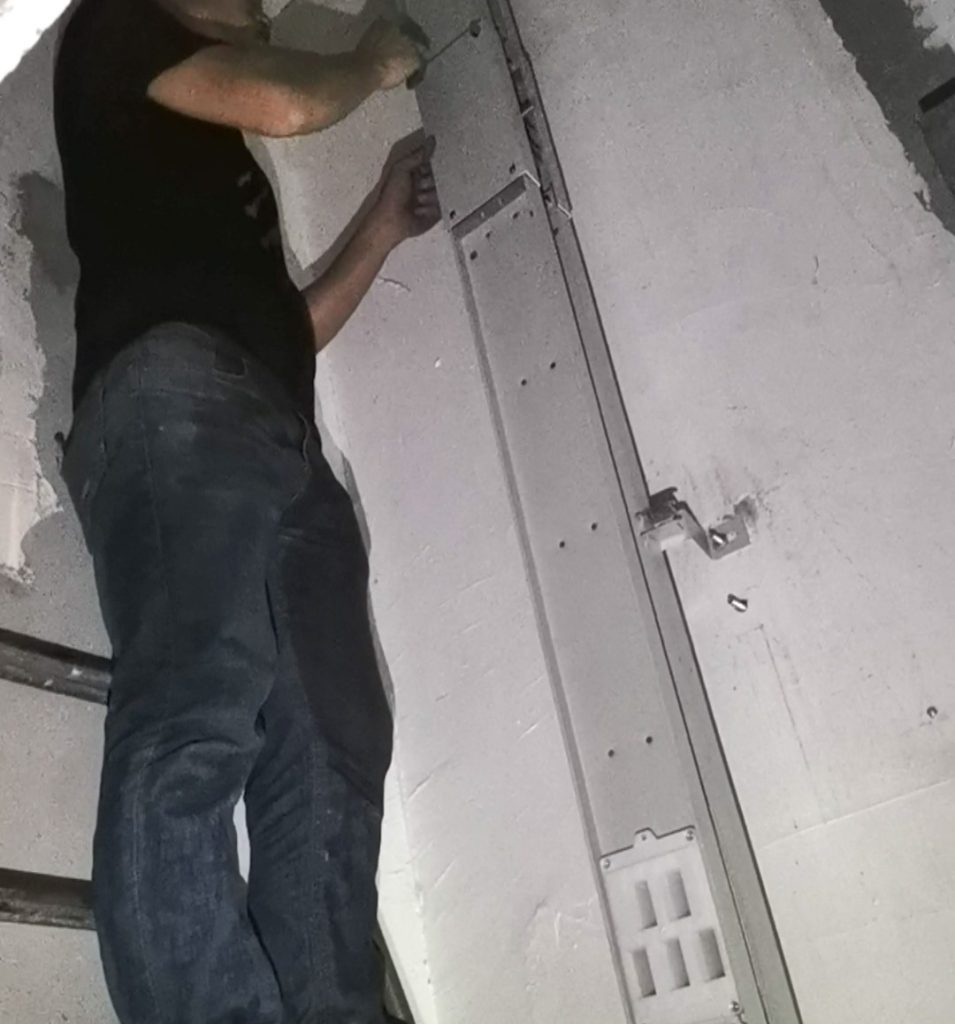

母线槽垂直安装时，应先将弹簧支架安装在母线槽上，然后将母线槽和弹簧支架固定在槽钢固定架上，并锁紧支架的弹簧螺母；逐层松开螺母，使母线槽的重量自然承载在支架的弹簧上。母线槽连接紧固后，其弯曲角度不大于1度。
Part 3 母线连接

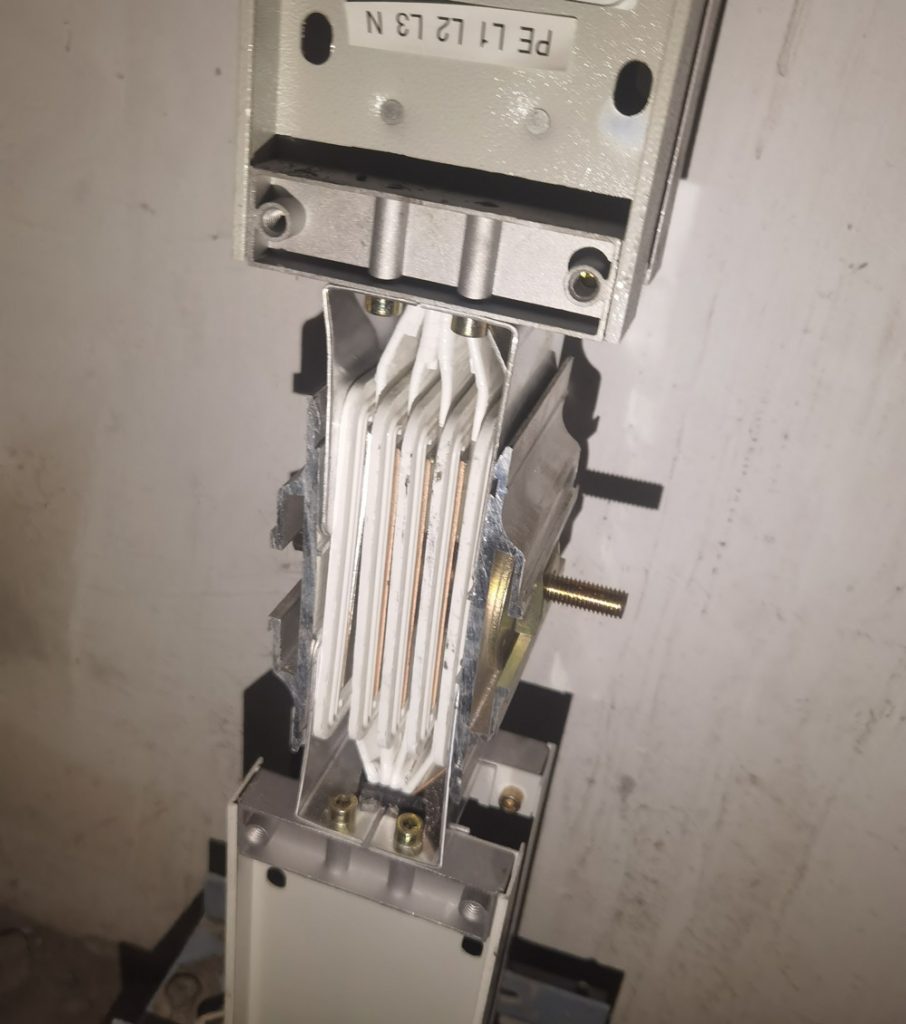

连接安装步骤：首先检查母线槽一端的导体连接面和连接器有无损坏。确认无坏后，开始将两条母线连接到连接器母线上。将母线槽导体插入连接器并确保其就位。用扭力扳手锁紧；对接母线时，应将被连接的两根母线导体的端部相互平行对齐，然后将铜连接片和绝缘隔板插入母线端相中性线（每根母线夹一个铜连接片）左右，铜连接件之间有绝缘隔板。）确认无损坏后，插入绝缘螺栓，注意铜连接件、母线端、绝缘隔板的连接孔是否对齐。连接件和绝缘隔板是否卡住，拧紧螺栓。
Part 4 插接箱安装

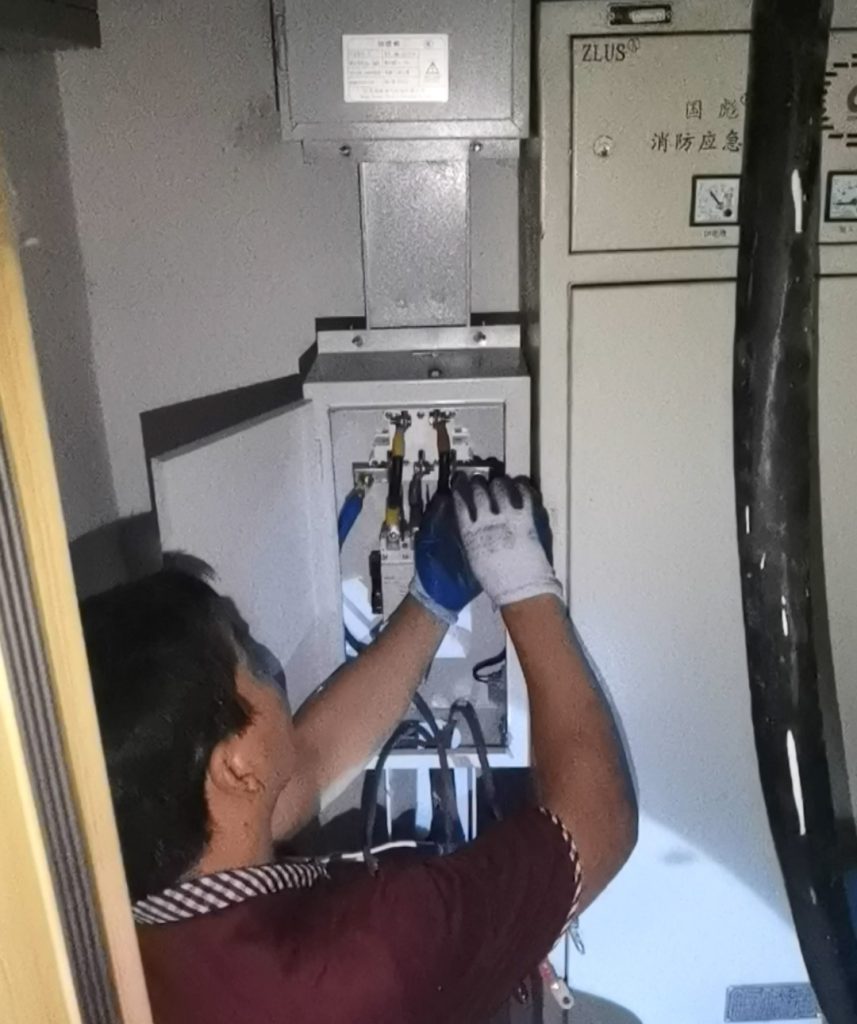

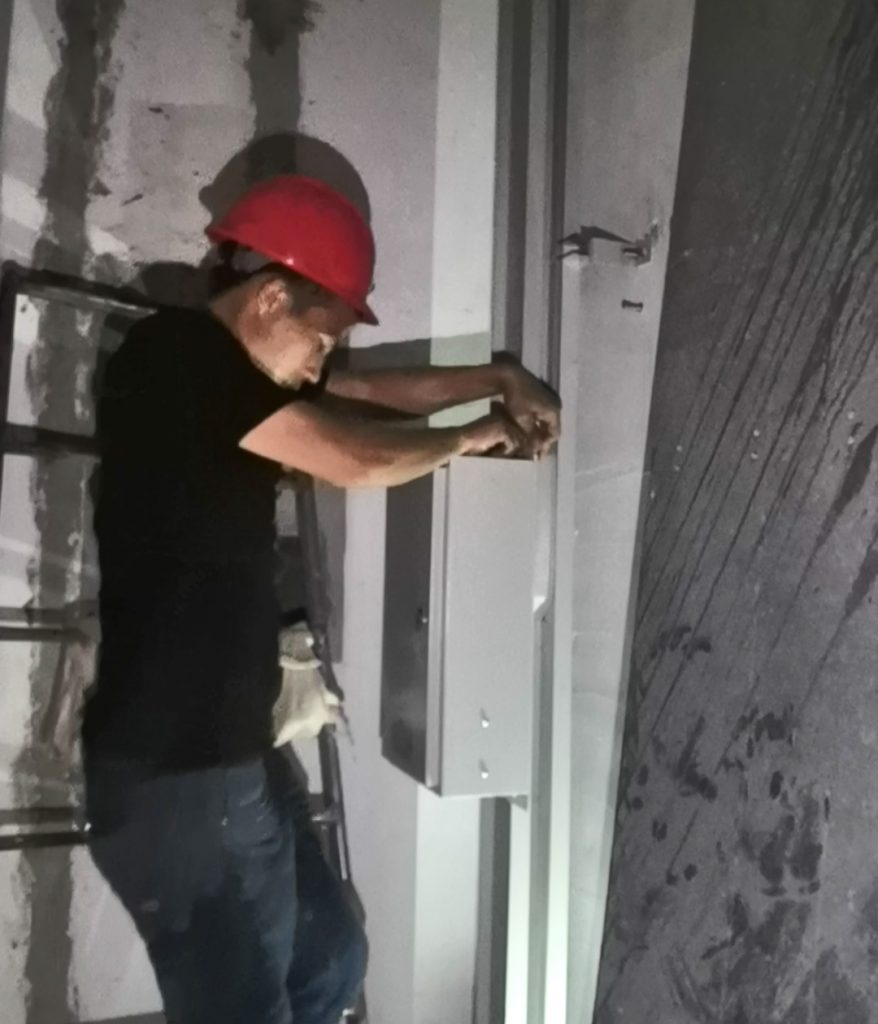

安装母线槽插接盒前，应打开母线槽插座处的安全挡板，将箱内开关推至OFF位置，将插接盒插脚从母线槽插口插入母线槽根据相序。在里面，并确保它插入到位。严禁带电插拔！
插接盒安装好后，将前后爪形卡板固定在母线槽两侧，并拧紧螺丝。对于内部有大型开关的插接盒。
在穿越楼板预留洞处先测量好位置，用螺栓将两根角钢支架与母线槽连接好，再用配套的螺栓套上防震弹簧片、垫片，拧紧螺母固定在槽钢上。

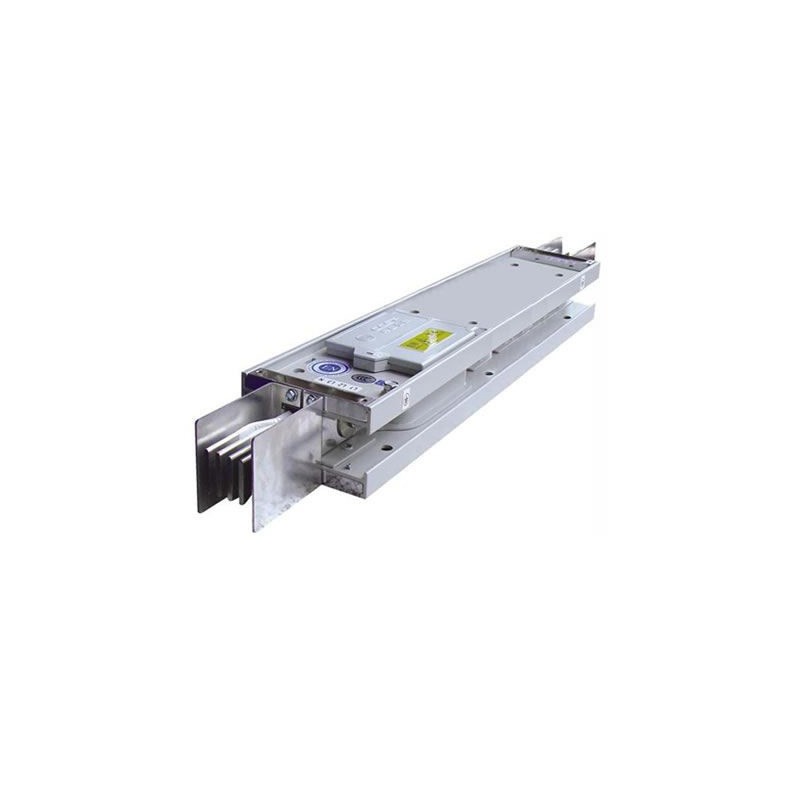

Part 5 凤图插接母线槽：
凤图密集型低压封闭插接式母线槽适用于交流三相四线、三相五线制，频率50~60Hz，额定电压至690V,额定工作电流250~5000A的供配电系统，作为工矿、企事业和高层建筑中供配电设备的辅助设备，特别适用于车间、老企业的改造。
密集型低压封闭插接式母线槽结构特点:
1）散热能力较强
低压封闭式插接母线槽密集型母线槽相与相及相与外壳均紧贴在一起，故能承受较大的电动应力和热应力。并能将导电排所产生的热量迅速散发，载流量大。接头用绝缘螺栓紧固，同时采用双连接铜排连接，有效增加了接头接触面积，大大降低了接头部位温升。
2）新一代环保产品
密集型低压封闭插接式母线槽导电排缠绕有阻燃型交联聚乙烯热缩套管，具有较强的绝缘性能，在遇火时无有毒气体散发。
3）布线灵活密
集型低压封闭插接式母线槽插接口设置灵活方便，可设置大量的插口，通用性较强，当调整用电设备位置时，无需变动供电系统。
